INSTALACIÓN DE ENLACE. La instalación eléctrica del edificio está compuesta de los siguientes elementos: Línea de acometida. Caja general de protección. Línea repartidora. Centralización de contadores. Derivaciones individuales. Interruptor de control de potencia. Cuadro general de mando y protección. Toma de tierra del edificio.
LÍNEA DE ACOMETIDA. Es la línea que conecta la red de distribución de electricidad de la compañía eléctrica con la Caja General de Protección. Las acometidas se realizan de forma aérea o subterránea, dependiendo de la red de distribución a la cual se conectan. Es una línea propiedad de la compañía eléctrica, y se compone de 3 cables conductores de fase y el cable del neutro (trifásica).
INTERRUPTOR DE CONTROL DE POTENCIA (ICP).
El Interruptor de Control de Potencia (también llamado ICP o limitador) es un
interruptor que instala la compañía eléctrica. Sirve para limitar el consumo de
energía del cliente a la potencia que se ha contratado. Se conecta a los
conductores que llegan de la Derivación Individual, de forma que si la potencia
consumida por los aparatos eléctricos conectados en la vivienda es superior a la
contratada, interrumpe el suministro.
El ICP suele ubicarse en el Cuadro General de Mando y Protección, ya en el
interior de la vivienda, en un compartimento independiente y precintado (para evitar
su manipulación).
CUADRO GENERAL DE MANDO Y PROTECCIÓN (CGMP).
El suministro monofásico a la vivienda llega desde la Derivación Individual al Cuadro General de Mando y
Protección (CGMP), inicio de la instalación eléctrica interior de la vivienda. Del CGMP parten los circuitos
independientes que configuran la instalación interior (alumbrado, tomas de corriente genéricas, tomas de
cocina y horno, tomas de lavadora y lavavajillas, y tomas de los cuartos de baño).
Se sitúa en la entrada de la vivienda, y aloja todos los dispositivos de seguridad y protección de la
instalación interior de la vivienda:
Interruptor de Control de Potencia (ICP).
Interruptor General (IG).
Interruptor Diferencial (ID).
Pequeños Interruptores Automáticos (PIAs)
Interruptor General (IG).
Es un interruptor magnetotérmico encargado de proteger frente sobrecargas o cortocircuitos la instalación
interior de la vivienda al completo. El Interruptor General (IG) corta la corriente de forma automática
cuando se detecta un gran aumento en la intensidad de corriente circulante. El IG también permite su
activación de forma manual, en caso de reparaciones, ausencias prolongadas, etc.
Interruptor diferencial (ID).
Se trata de un interruptor de protección de los usuarios de la instalación frente posibles contactos
accidentales con aparatos eléctricos metálicos cargados con tensión, debido a una fuga de corriente en la
instalación.
CIRCUITOS INDEPENDIENTES DE LA VIVIENDA.
Los circuitos independientes de la vivienda son el conjunto de circuitos eléctricos que configuran la
instalación eléctrica interior de la vivienda, y que alimentan los distintos receptores instalados (puntos de
luz y tomas de corriente (enchufes)).

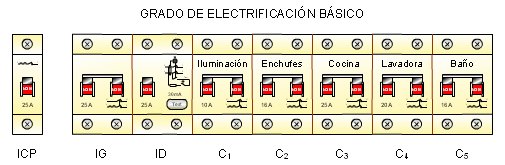

En las viviendas más habituales suele haber 5 circuitos independientes:
C1 circuito destinado a alimentar todos los puntos de luz de la vivienda.
C2 circuito destinado a alimentar tomas de corriente de uso general y del frigorífico.
C3 circuito destinado a alimentar tomas de corriente de cocina y horno.
C4 Circuito de las tomas de corriente de la lavadora, lavavajillas y calentador (termo eléctrico).
C5 Circuito de las tomas de corriente de los baños, y tomas auxiliares de cocina.
Cada uno de estos circuitos viene protegido de forma individual por su correspondiente PIA. Además, y
como mecanismo de seguridad adicional, el IG protege de forma general el conjunto de los circuitos de la
vivienda
CIRCUITOS BÁSICOS DE LA VIVIENDA.
1) Punto de luz simple con interruptor.
Instalación de una bombilla que se enciende y apaga con un interruptor.
INTERRUPTOR ELÉCTRICO
Un interruptor eléctrico es un dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica. En el mundo moderno sus tipos y aplicaciones son innumerables, desde un simple interruptor que apaga o enciende una bombilla, hasta un complicado selector de transferencia automático de múltiples capas, controlado por computadora.
Su expresión más sencilla consiste en dos contactos de metal inoxidable y el actuante. Los contactos, normalmente separados, se unen mediante un actuante para permitir que la corriente circule. El actuante es la parte móvil que en una de sus posiciones hace presión sobre los contactos para mantenerlos unidos
